一、文件的备份/加载设备
机器人控制器可以使用的备份/加载设备有： 1）Memory Card（MC卡）
2）U盘
3）PC机
二、文件类型
文件是数据在机器人控制柜存储器内的存储单元。 控制柜主要使用的文件类型有： 1）程序文件（*.TP）
2）默认的逻辑文件（*.DF）
3）系统文件（*.SV)） 用来保存系统设置
4）I/O配置文件（*.I/O） 用来保存I/O配置
5）数据文件（*.VR） 用来保存诸如寄存器数据
6）记录文件（*.LS） 用来保存操作和故障记录
1．程序文件（.TP）

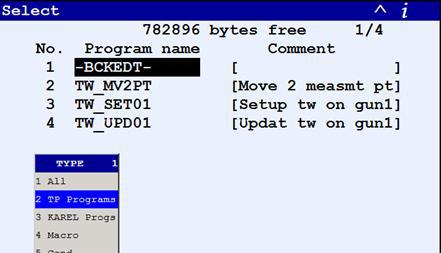

程序文件被自动存储于控制器的 CMOS（SRAM）中,通过 TP 上的 【SELECT】 键 → 按 F1选择 TP Program 就可以显示程序文件目录 。
2．默认的逻辑文件（.DF）
默认的逻辑文件包括在程序编辑画面中 , 各个功能键（F1‐F4）所对应的默认逻辑结构 的设置。
1）DEF_MOTNO.DF F1键
2）DF_LOGI1.DF F2键
3）DF_LOGI2.DF F3键
4）DF_LOGI3.DF F4键
3．系统文件 （.SV）
1）frameVAR.SV 用来保存坐标参考点的设置
2）SYSDNET.SV 用来保存DeviceNet网络配置
3）SYSframe.SV 用来保存用户坐标系和工具坐标系的设置
4）SYSMAST.SV 用来保存Mastering数据
5）SYSMACRO.SV 用来保存宏命令设置
6）SYSPASS.SV 用来保存用户密码数据
7）SYSPRESS.SV 用来保存压力数据
8）SYSSERVO.SV 用来保存伺服参数
9）SYSVARS.SV 用来保存坐标,参考点,关节运动范围,抱闸控制等相关变量的设置
4．I/O配置文件
1）DIOCFGSV.IO 用来保存 I/O配置数据
5．数据文件
1）NUNREG.VR 用来保存寄存器数据
2）POSREG.VR 用来保存位置寄存器数据
3）PALREG.VR 用来保存码垛寄存器数据
6．记录文件
1）ERRALL.LS 用来保存错误履历
2）LOGBOOK.LS 用来保存一段时间内的操作记录
三、文件备份/加载方法的介绍
1．何为备份/加载
如下图所示：将文件从机器人控制柜中导出到其它外部储存设备中即为备份； 将文 件从外部储存设备中导入到机器人控制柜中即为加载。
2．一般模式下的备份/加载方法
1）一般模式下的备份 备份步骤：**步选择确定存储设备；第二步在所选存储设备中创建文件夹；第三步选
择备份的类型并将文件备份到所创建的文件夹中。 样例演示：（以选择 Memory Card 为例）

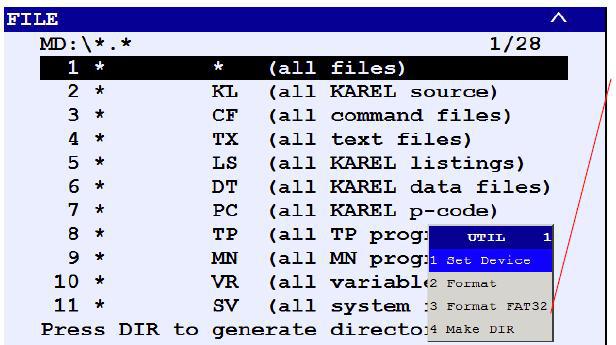

（1）按 【MENU】（菜单）→7【FILE】（文件）→F5【UTIL】（功能）出现如下图画面：
Set Device（设定装 置）：存储设备设置；
Format（格式化）：存 储卡格式化；
Make DIR（制作目录）： 建立文件夹；

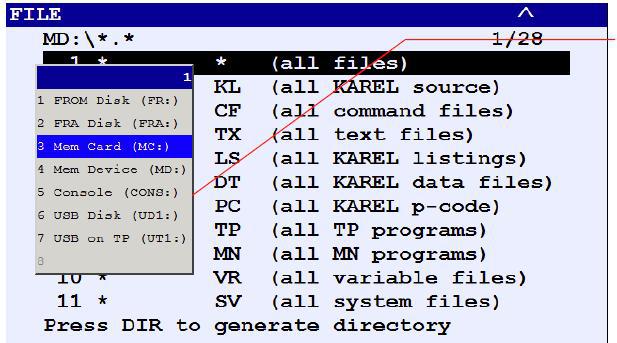

（2） 移动光标选择【Set Device】（设定存储设备），按【ENTER】（回车），出现如下 画面：
Mem Card（MC）： CF 卡；
Mem Device（MD）： 内部存储设备；
USB Disk（UD1）： 控制柜上的 USB 输 出设备；
USB on TP（UT1）： TP 上的 USB 输出 设备；
（3）选择存储设备类型，如 Memery Card（MC），按【ENTER】（回车），出现如下画面：
（4）新建文件夹，按 F5 【UTIL】功能，移动光标选择 【Make DIR】 （制作目录）， 按 【ENTER】（回车），出现如下画面：

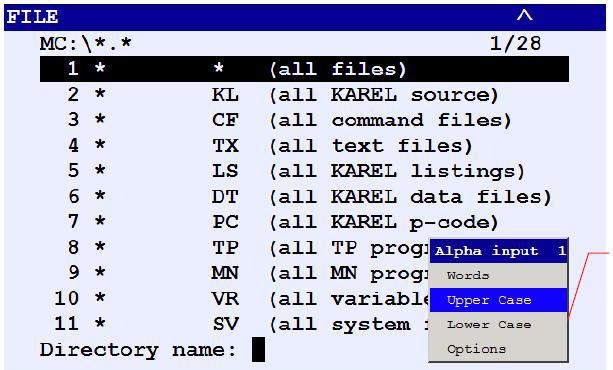

（5）移动光标选择输入类型，用 F1 到 F5 或数字键输入文件夹名（Eg：ROBOT），按
【ENTER】（回车），出现如下画面：

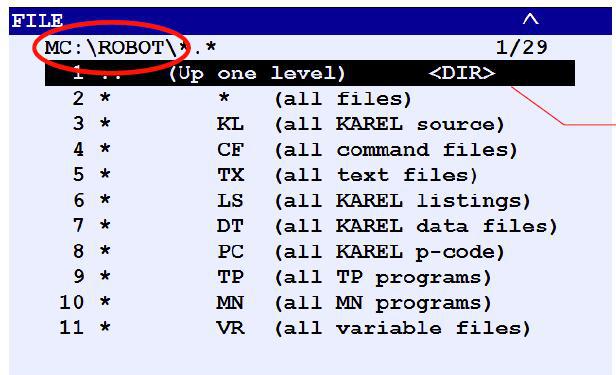

目前路径为： MC\ROBOT\，把光标移 至（Up one level（返 回上目录） 行，按
【ENTER】（回车），可退回前一个目录
（6）按 【F4 BACKUP】（备份），出现如下画面：
System files（参数文件）：系统文件 TP programs（TP程序）：TP程序
Application（Application(应用)）：应用文件 Applic.‐TP（Applic.‐TP）：TP应用文件 Error log（异常履历）：报警文件 Diagnastic（诊断）：诊断文件
All of above（全部的）：全部
ASCII program：备份出来的文件均为.LS 格式，可用记事本打开 Image backup：镜像备份（只有 R-30iA、R‐J3iC 控制柜才有这项）

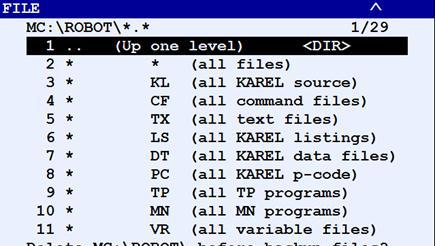

（7）选择 8 All of above，按【ENTER】（回车），显示如下画面：
首先会让你选择是否删除文件夹中的备份文件，然后才要求备份，连按两次 F4 即可。 当屏幕显示文件保存成功，即备份完成。
2）单个文件的备份 备份步骤：**步确定机器人内部存储位置；第二步从内部存储位置中找出所需备份的
文件；第三步选择选择将要存储的位置。 样例演示：（以某个 TP 文件为例）

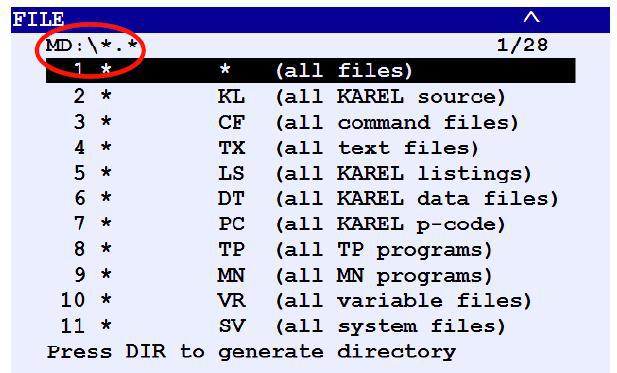

（1）按 【MENU】（菜单）→7【FILE】（文件）→F5【UTIL】（功能）选择MD设备，出现 如下图画面：

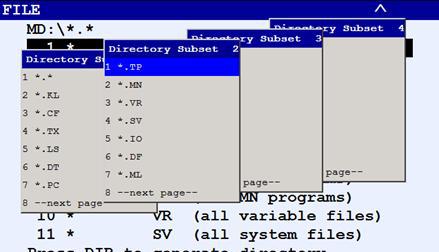

（2）选择文件，按 F2【DIR】,出现各种文件类型，如下画面：

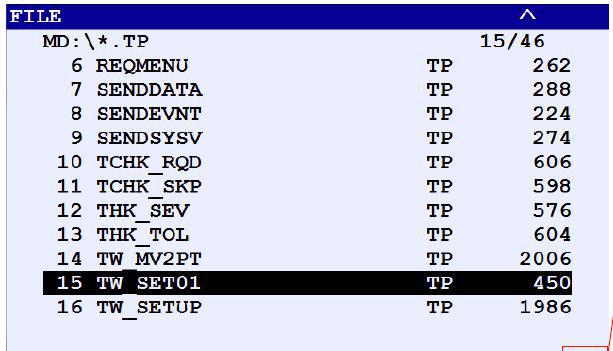

（3）选择文件类型为 TP，按【ENTER】（回车），并在画面中选中你需要备份的文件。
（4）按 F2【COPY】，出现如下画面：

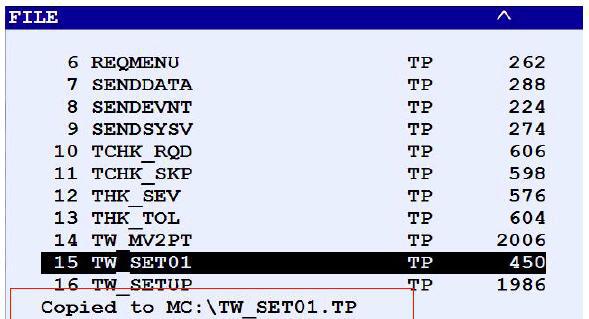

（5）将文件将要存储的设备和文件夹名选好后，按 F1【DO_COPY】，出现如下画面即备份成功。
3）一般模式下的加载 加载步骤：**步选择需要加载的文件的外部存储设备；第二步从外部存储设备中找出
所需加载的文件；第三步加载文件。 样例演示：（以加载某个 TP 文件为例）

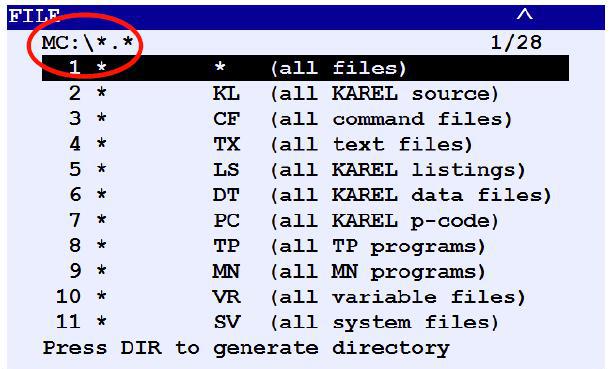

（1）按 【MENU】（菜单）→7【FILE】（文件）→F5【UTIL】（功能）选择外部输入设备
（如：MC），出现如下图画面：
（2）选择文件，按 F2【DIR】,出现各种文件类型之后，选择*.TP，按【ENTER】（回车） 出现 TP 文件画面如下：
注：选择 【*.*】显示该目录下的所有文件

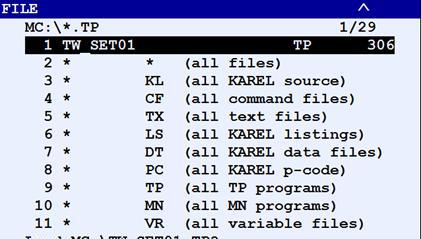

（3）选中需加载文件后，按 F3【LOAD】（载入），出现如下画面：
屏幕中出现“Load MC： TW_SET01.TP?”（TW_SET01.TP 文件要载入吗？） F4 【YES】（执行）：确认
F5 【NO】（取消）：取消操作

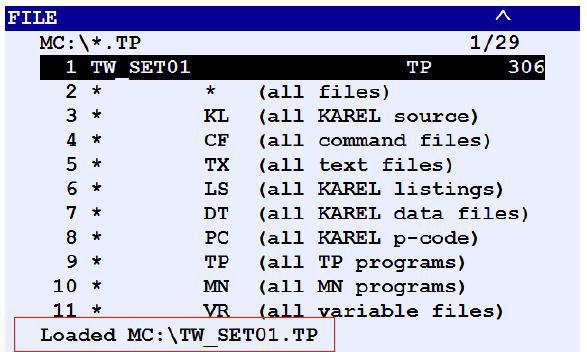

（4）加载完成，屏幕出现下画面：
注：若控制器RAM中有同名文件存在，则在第三步中会出现如下画面：
F3 【OVERWRITE】（重写）：覆盖原有文件
F4 【SKIP】（忽略）：不覆盖，跳到下一个文件
F5 【CANCEL】（取消）：取消操作 选择适合的项，加载文件。
